Business 06 — Goniophotometer Measurement Service
配光測定
サービス
開発中製品の光の広がり方や色の見え方を測定する「配光測定サービス」を、リーズナブルな価格でご提供しています。照明器具の開発・品質管理にぜひご活用ください。
OEMメーカーとして、開発中製品の配光シミュレーションを希望する企業様のお手伝いができたら幸いです。
What is Goniophotometry
配光測定とは
About Measurement
光の「広がり方」を数値化する技術
光源そのものの明るさは、全光束や全放射束にて表されます。同じ明るさを持つ光源でも、光の広がり具合によって人の目には異なって見え、照度や光度も異なります。この光の広がり具合を「配光特性」と言います。
配光測定とは光の広がり具合、つまり光源の配光特性を測定することです。光源の配光特性を測定することで、光源の指向性・拡散特性が分かります。測定結果は、光源や照明器具等の設計への活用・品質管理に役立ちます。
茨城工場（茨城県）に配光測定装置を保有。40W電球から1200mmサイズの直管型照明器具まで測定可能です。
Equipment & Specifications
配光測定装置・システム仕様

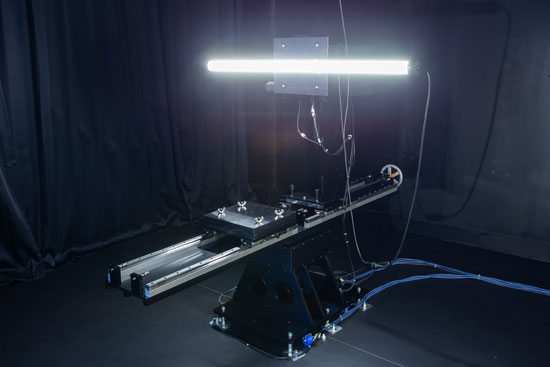

Goniophotometer System
マルチチャンネル分光器（QEpro）と3軸ゴニオステージによる高精度な配光測定装置を使用しています。検出器に高感度の電子冷却式裏面入射型分光器を採用し、配光分布だけでなく分光放射照度スペクトル・全光束・色度測定も可能です。
測定距離・回転機構
項目
仕様
測定距離
| 1.5m / 3.0m / 4.5m / 6.0m |
試料部（φ）ピッチ角度
回転範囲 ±180°
0°, 1°, 5°, 10°, 15°, 30°, 45°, 90°
受光部（θ）ピッチ角度
回転範囲 ±110°
1°, 2°, 5°, 10°
測定波長範囲
350 ～ 950 nm
測定内容
光度 [cd]
相関色温度 [K]
放射照度 [µW/cm²]
色度 xy、uv Δuv
演色評価数 Ra、R1～R15
ピーク波長 [nm]
ドミナント波長 [nm]
中心波長 [nm]
重心波長 [nm]
測定結果の出力データ
基本
配光曲線
IESデータ (.ies)
オプション
水平面照度
直射水平面照度分布
室内照明率
屋外照明率
1/2照度角
1/2ビーム角
Pricing
依頼試験料
Service Fee — 税込価格
測定内容
料金（税込）
納品データ
¥17,600（税込）
光度表・配光曲線・IESデータ
¥5,500（税込）
光度表・配光曲線・IESデータ
¥11,000（税込）
光度表・配光曲線・IESデータ
Sample Output
納品データ例
弊社製品「シリンダーライト」の場合
以下は実際の測定サンプル（弊社製品シリンダーライト）の納品データ出力例です。全12種類のデータをご確認いただけます。
光度表

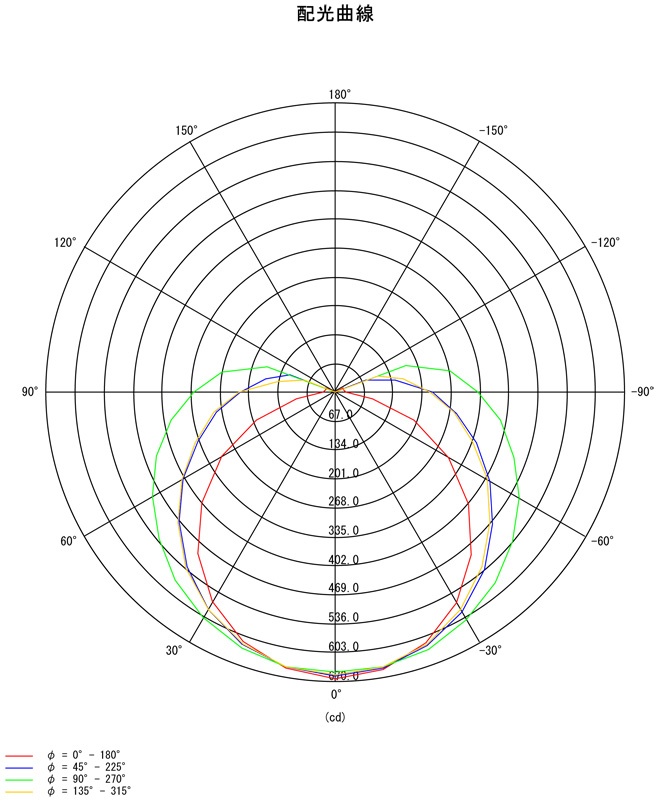

配光曲線
光度表
水平面照度
直射水平面照度分布

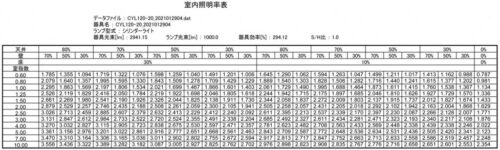

室内照明率
屋外照明率
1/2照射角
屋外照明率（詳細）
1/2照射角（詳細）
分光特性①
分光特性②
IESデータ (.ies) 照明設計ソフトへそのまま読み込み可能
How to Order
依頼の流れ
Order Process
お問い合わせ
フォームまたはお電話でご連絡ください。測定内容をお聞きします。
サンプル送付
測定したい照明器具・光源のサンプルを茨城工場へお送りください。
測定・データ作成
3軸ゴニオステージで測定を実施。各種データを作成します。
データ納品
光度表・配光曲線・IESデータ等をご指定の形式でお届けします。
配光測定のご依頼・ご相談はこちら
測定内容・サンプルの詳細など、まずはお気軽にお問い合わせください。
茨城工場（茨城県）担当者が丁寧にご対応します。
